Filetage unifié américain (UN) : conforme à la norme ANSI/ASME B1.1, l'angle de filetage est de 60°.
Conception à trois dents : il y a trois arêtes de coupe sur l'outil, qui peuvent traiter plusieurs filetages en même temps pour améliorer l'efficacité du traitement.
Dureté de traitement recommandée : HRC≤45°

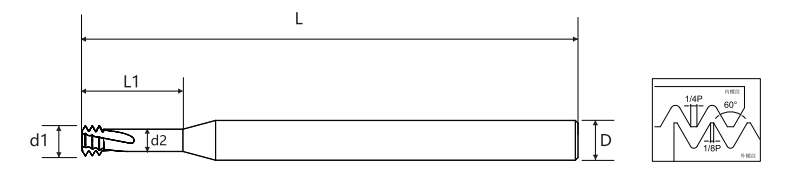

| Emplacement | réents grossières UNC | Dents fines FNU | Diamètre de la lame d1 | Diamètre d'évitement d2 | Longueur efficace de la lame L1 | Diamètre de la poignée D | Longueur totale L | Nombre de lames | Diamètre du trou inférieur |
| 80 | N°0-80 | 1.15 | 0.737 | 3.5 | 4 | 50 | 3 | 1.2 | |
| 72 | N°1-72 | 1.45 | 0.991 | 3.9 | 4 | 50 | 3 | 1.6 | |
| 64 | N°1-64 | N°2-64 | 1.4 | 0.884 | 4.2 | 4 | 50 | 3 | 1.5 |
| 56 | N°2-56 | N°3-56 | 1.65 | 1.06 | 5 | 4 | 50 | 3 | 1.8 |
| 48 | N°3-48 | N°4-48 | 1.9 | 1.212 | 6 | 4 | 50 | 3 | 2.1 |
| 40 | N°4, n°5-40 | N°6-40 | 2.1 | 1.275 | 6 | 4 | 50 | 3 | 2.3 |
| 40 | N°5-40 | N°6-40 | 2.45 | 1.6 | 7.2 | 4 | 50 | 3 | 2.6 |
| 36 | N°8-36 | 3.3 | 2.383 | 8.7 | 4 | 50 | 3 | 3.5 | |
| 32 | N°6,N°8-32 | N°10-32 | 2.55 | 1.518 | 7.4 | 4 | 50 | 3 | 2.8 |
| 32 | N°8-32 | N°10-32 | 3.2 | 2.168 | 10 | 4 | 50 | 3 | 3.5 |
| 32 | N°10-32 | 3.8 | 2.768 | 10.3 | 4 | 50 | 3 | 5.5 | |
| 28 | 1/4"-28 | 5.25 | 4.071 | 13.2 | 6 | 50 | 3 | 3.9 | |
| 24 | N°10-24 | 5/16"-24 | 3.58 | 2.204 | 10.2 | 4 | 50 | 3 | 6.9 |
| 24 | 5/16"-24 | 6.68 | 5.304 | 16.5 | 8 | 60 | 3 | 5.2 | |
| 20 | 1/4"-20 | 7/16"-20 | 4.88 | 3.229 | 13.4 | 6 | 50 | 3 | 9.9 |
| 20 | 7/16"-20 | 9.55 | 7.899 | 23 | 10 | 75 | 4 | 11.4 | |
| 18 | 5/16"-18 | 6.15 | 4.316 | 16.9 | 8 | 60 | 3 | 6.5 | |
| 16 | 3/8"-16 | 6.7 | 4.636 | 19.1 | 8 | 60 | 3 | 8 | |
| 14 | 7/16"-14 | 9 | 6.641 | 23.3 | 10 | 75 | 4 | 9.4 |

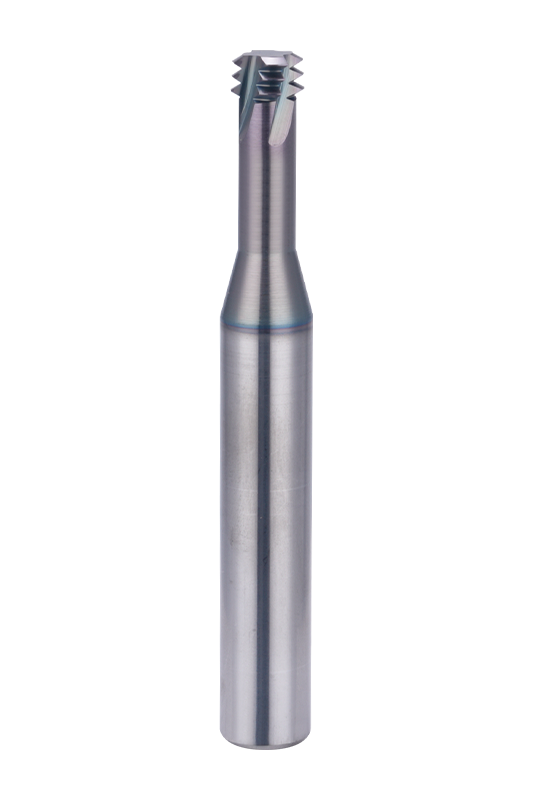

La fraise à fileter à dents standard 60°UN ANSI/ASME B1.1 suit la norme ANSI/ASME B1.1 pour les filetages Unified National (UN), garantissant une géométrie de filetage précise avec un angle de filetage de 60°. La conception de coupe à trois dents permet le traitement simultané de plusieurs trajectoires de filetage, améliorant ainsi l'efficacité de l'usinage et réduisant la charge de coupe, ce qui la rend particulièrement adaptée à la fabrication de filetages de haute précision.
La fraise est compatible avec une large gamme de matériaux, notamment l'acier au carbone, l'acier allié, l'acier inoxydable, la fonte, les alliages d'aluminium, les alliages de cuivre et d'autres métaux non ferreux. Avec une plage de performances optimale pour les matériaux jusqu'à HRC≤45°, il maintient des performances de coupe stables et une durée de vie prolongée de l'outil, garantissant une précision et une cohérence élevées dans l'usinage des filetages.
Une gamme flexible de spécifications est disponible, couvrant les tailles allant du No.0-80 au 7/16"-14, offrant différents diamètres de coupe et longueurs de coupe efficaces pour s'adapter à différentes profondeurs de filetage et exigences d'usinage. L'angle d'hélice soigneusement conçu minimise la résistance de coupe et l'usure de l'outil, faisant de cette fraise un excellent choix pour la production de masse et les applications d'usinage de haute précision.
