Fraises à tête plate à 4 cannelures

Matériaux traités	Fonte Fonte nodulaire		Acier au carbone, acier allié ~750N/mm²		Acier au carbone, acier allié ~30HRC		Acier pré-trempé, acier trempé et revenu ~40HRC		Acier inoxydable		Acier pré-trempé, acier trempé et revenu ~50HRC
Diamètre (mm)	Vitesse de rotation (min -1 )	Vitesse d'alimentation (mm/min)	Vitesse de rotation (min -1 )	Vitesse d'alimentation (mm/min)	Vitesse de rotation (min -1 )	Vitesse d'alimentation (mm/min)	Vitesse de rotation (min -1 )	Vitesse d'alimentation (mm/min)	Vitesse de rotation (min -1 )	Vitesse d'alimentation (mm/min)	Vitesse de rotation (min -1 )	Vitesse d'alimentation (mm/min)
1	20000	250	20000	250	20000	200	20000	200	20000	90	20000	150
2	15000	400	15000	400	15000	360	15000	350	11150	100	13000	225
3	14000	680	14000	680	13000	630	10600	525	7500	120	8500	410
4	10800	700	10800	700	10000	640	8000	535	5500	125	6500	420
5	8200	730	8200	730	7600	670	6400	560	4500	125	5000	440
6	7000	750	7000	750	6400	690	5300	575	3700	135	4200	450
8	5200	740	5200	740	4800	680	4000	565	2800	135	3200	460
10	4200	730	4200	730	3800	670	3200	560	2200	135	2500	435
12	3500	730	3500	730	3200	670	2650	560	1850	135	2100	435
14	3000	680	3000	680	2700	630	2300	525	1600	125	1800	410
16	2600	680	2600	680	2400	630	2000	525	1400	120	1600	410
18	2300	670	2300	670	2100	620	1800	515	1250	105	1400	405
20	2050	670	2050	670	1900	620	1600	515	1100	105	1250	405

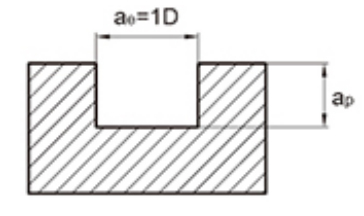

Profondeur de coupe maximale
									Diamètre de l'outil	Profondeur de coupe ap
									∅1	0,15D
									∅3	0,3D

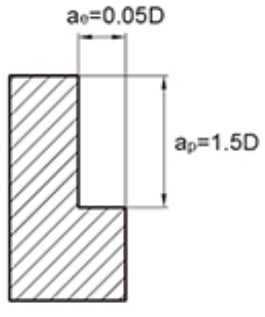

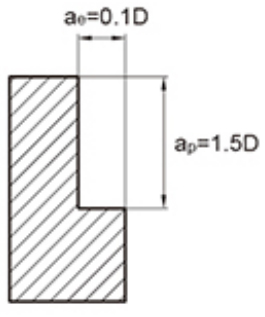

Le tableau ci-dessus montre les valeurs standard pour l'usinage par fraisage latéral. Lors de la découpe de rainures avec l'outil, la vitesse doit être comprise entre 50 % et 70 % du tableau ci-dessus et la vitesse d'avance doit être comprise entre 40 % et 60 % comme valeur standard.
2. Veuillez utiliser des machines-outils et des porte-outils de haute précision.
3. Veuillez utiliser un liquide de refroidissement par air ou de coupe qui est moins susceptible de produire de la fumée.
4. Il est recommandé d'utiliser le fraisage séquentiel pour le fraisage latéral.
Lorsque la rigidité de l'installation de la machine-outil et de la pièce à usiner est mauvaise, des vibrations et des bruits anormaux peuvent se produire. Dans ce cas, la vitesse et l'avance indiquées dans le tableau ci-dessus doivent être réduites d'année en année.
6. Réduisez autant que possible la longueur du porte-à-faux de l'outil sans interférence.

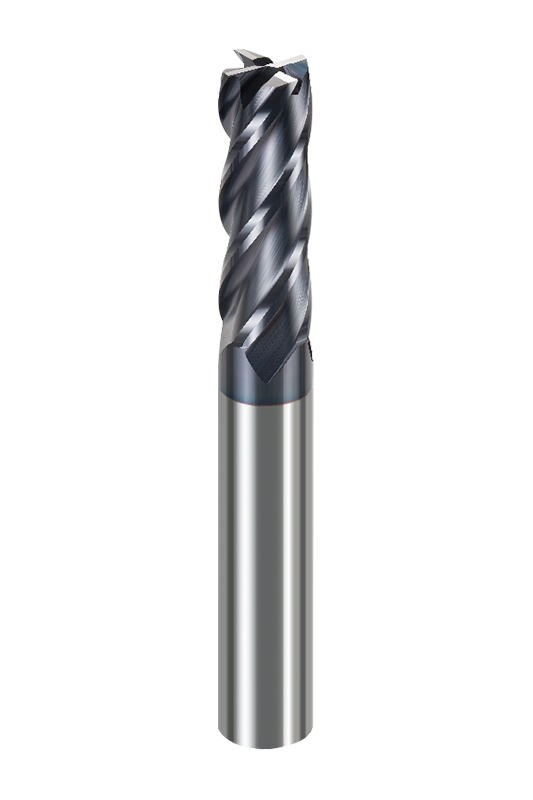

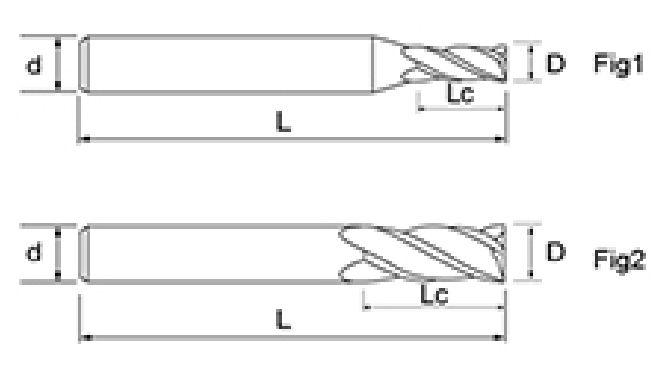

Les fraises à tête plate à 4 cannelures NNC-4T ont une variété de diamètres de 1 mm à 20 mm et peuvent être associées à différentes longueurs de lame et longueurs totales, aidant les transformateurs à l'utiliser de manière flexible dans différents scénarios tels que des espaces étroits ou de grandes surfaces de coupe. En combinant des solutions de différentes tailles, un bon équilibre peut être obtenu entre l'efficacité du traitement et la finition de surface, adapté aux divers besoins de production.

Il adopte une conception à tête plate à quatre cannelures avec un angle d'hélice de 35°. L'angle de coupe et l'angle arrière de l'outil sont soigneusement optimisés pour réduire efficacement la résistance à la coupe. Il offre une gamme plus large de performances générales, une répartition uniforme des arêtes de coupe et peut maintenir des vibrations plus faibles et une élimination plus fluide des copeaux pendant la coupe, tout en garantissant des performances de coupe stables pendant le traitement à grande vitesse.

En termes de fabrication, les fraises à tête plate à cannelure NNC-4T utilisent une technologie de meulage CNC de haute précision pour garantir des arêtes vives et des tolérances dimensionnelles strictement contrôlées. Le revêtement de surface utilise le dernier revêtement composite chrome-aluminium, qui présente une excellente dureté à haute température et une excellente stabilité à l'oxydation, prolongeant ainsi la durée de vie de l'outil et améliorant la qualité de la surface traitée.

Cette fraise convient au traitement d'une variété de matériaux tels que l'acier au carbone, l'acier allié, l'acier moulé, l'acier inoxydable et la fonte, en particulier pour les pièces dont la dureté ne dépasse pas 45HRC.
