Filetage unifié américain (UN) : conforme à la norme ANSI/ASME B1.1, l'angle de filetage est de 60°.
Conception à filetage unique : l'outil coupe une ligne de filetage à la fois, adapté à l'usinage de précision et à la production en petits lots.
Dureté d'usinage recommandée : HRC≤45°
| Emplacement | Dents grossières UNC | Dents fines FNU | Diamètre de la lame d1 | Diamètre d'évitement d2 | Longueur efficace de la lame L1 | Diamètre de la poignée D | Longueur totale L | Nombre de lames | Diamètre du trou inférieur |
| 80 | N°0-80 | 1.15 | 0.737 | 4.6 | 4 | 50 | 3 | 1.3 | |
| 72 | N°1-72 | 1.45 | 0.991 | 3.9 | 4 | 50 | 3 | 1.6 | |
| 56 | N°2-56 | N°3-56 | 1.65 | 1.06 | 6.5 | 4 | 50 | 3 | 1.8 |
| 40 | N°4,N°5-40 | N°6-40 | 2.1 | 1.275 | 8.5 | 4 | 50 | 3 | 2.3 |
| 40 | N°5-40 | N°6-40 | 2.55 | 1.6 | 7.4 | 4 | 50 | 3 | 2.6 |
| 32 | N°6,N°8-32 | N°10-32 | 2.55 | 1.518 | 7.4 | 4 | 50 | 3 | 3.5 |
| 32 | N°8-32 | N°10-32 | 3.2 | 2.168 | 11 | 4 | 50 | 3 | 4.0 |
| 32 | N°10-32 | 3.8 | 2.768 | 12 | 4 | 50 | 3 | 4 | |
| 20 | 1/4"-20 | 7/16"-20 | 4.88 | 3.229 | 20 | 6 | 50 | 3 | 5.2 |
| 16 | 3/8"-16 | 7.7 | 20 | 8 | 60 | 3 | 8 |

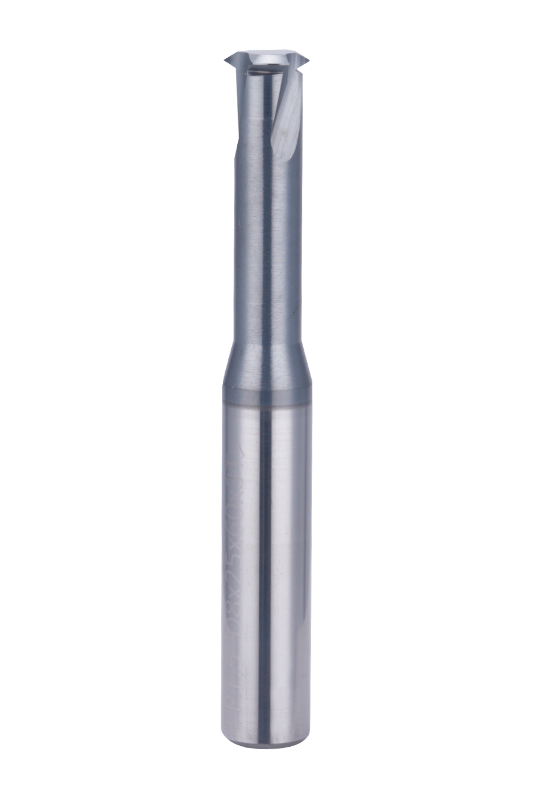

La fraise à fileter à une dent standard 60° UN ANSI/ASME B1.1 est conçue pour l'usinage de précision de filetages unifiés (UN) avec un angle de filetage de 60°. Sa conception de coupe à une seule dent garantit une précision et une cohérence élevées, ce qui la rend particulièrement adaptée aux applications de précision et à la production en petites séries.
Cette fraise est compatible avec une large gamme de matériaux, notamment l'acier au carbone, l'acier allié, l'acier inoxydable, les métaux non ferreux (tels que les alliages d'aluminium et de cuivre) et la fonte. Il est recommandé pour l'usinage de matériaux d'une dureté allant jusqu'à HRC 45 afin de garantir des performances et une longévité optimales de l'outil.
Avec des configurations de paramètres flexibles, cette fraise prend en charge les normes de filetage UNC et UNF, couvrant les tailles de filetage de No.0-80 à 3/8"-16. Le diamètre de l'outil et la longueur de coupe effective sont conçus pour s'adapter à différentes profondeurs de filetage. De plus, sa géométrie de cannelure bien équilibrée et ses options de revêtement améliorent encore l'efficacité de coupe et la durabilité.
