Filetage unifié américain (UN) : conforme à la norme ANSI/ASME B1.1, l'angle de filetage est de 60°.
Conception à filetage complet : le tranchant de l'outil couvre tout le profil du filetage et le traitement du filetage peut être effectué en une seule fois.
Dureté de traitement recommandée : HRC≤40°
| Emplacement | Dents grossières UNC | Dents fines FNU | Dents ultra fines FUNU | Diamètre de la lame d1 | Longueur efficace de la lame L1 | Diamètre de la poignée D | Longueur totale L | Nombre de lames | Diamètre du trou inférieur |
| 36 |
| N°8-36 |
| 3 | 8.5 | 4 | 50 | 3 | 3.5 |
| 32 |
| N°10-32 | N°12-3/8"-32 | 3.5 | 11.1 | 4 | 50 | 3 | 4 |
| 28 |
| N°12-28,1/4"-28 | 7/16",1/2"-28 | 4 | 11.8 | 4 | 50 | 3 | 4.6 |
| 28 |
| 1/4"-28 | 7/16",1/2"-28 | 5 | 12.7 | 6 | 60 | 3 | 5.5 |
| 28 |
|
| 7/16",1/2"-28 | 9.2 | 22.7 | 10 | 75 | 4 | 10.2 |
| 24 | N0.10-24 | 5/16",3/8"-24 | 9/16",1/16"-24 | 3.2 | 10.6 | 4 | 50 | 3 | 3.8 |
| 24 | N° 12-24 | 5/16",3/8"-24 | 9/16",1/16"-24 | 4 | 11.6 | 4 | 50 | 3 | 4.5 |
| 24 |
| 5/16",3/8"-24 | 9/16",1/16"-24 | 6 | 15.9 | 6 | 60 | 3 | 6.8 |
| 24 |
| 3/8"-24 | 9/16",1/16"-24 | 7.8 | 19.1 | 8 | 60 | 3 | 8.5 |
| 24 |
|
| 9/16",1/16"-24 | 11.9 | 28.6 | 12 | 75 | 4 | 13.2 |
| 20 | 1/4"-20 | 7/16",1/2"-20 | 3/4",1"-20 | 4 | 12.7 | 4 | 50 | 3 | 5.2 |
| 20 | 1/4"-20 | 7/16",1/2"-20 | 3/4",1"-20 | 4.88 | 13 | 6 | 60 | 3 | 5.2 |
| 20 |
| 7/16",1/2"-20 | 3/4",1"-20 | 9 | 22.9 | 10 | 75 | 4 | 9.8 |
| 20 |
| 1/2"-20 | 3/4",1"-20 | 10 | 25.4 | 10 | 75 | 4 | 11.5 |
| 20 |
|
| 3/4",1"-20 | 12 | 38.1 | 12 | 75 | 4 | 17.8 |
| 18 | 5/16"-18 | 9/16",5/8"-18 | 11/16",1 11/16"-18 | 5.8 | 16.9 | 6 | 60 | 3 | 6.5 |
| 18 |
| 9/16",5/8"-18 | 11/16",1 11/16"-18 | 10 | 29.6 | 10 | 75 | 4 | 12.8 |
| 18 |
| 5/8"-18 | 11/16",1 11/16"-18 | 11.9 | 32.5 | 12 | 75 | 4 | 14.5 |
| 16 | 3/8"-16 | 3/4"-16 |
| 7.6 | 19.1 | 8 | 60 | 3 | 8 |
| 16 |
| 3/4"-16 |
| 12 | 28 | 12 | 75 | 4 | 17.5 |
| 14 | 7/16"-14 | 7/8"-14 |
| 8 | 20 | 8 | 60 | 3 | 9.3 |
| 14 |
| 7/8"-14 |
| 16 | 39.9 | 16 | 100 | 4 | 20.5 |
| 13 | 1/2"-13 |
|
| 8 | 20 | 8 | 60 | 3 | 10.8 |
| 12 | 9/16"-12 | 1",1 1/2"-12 |
| 10 | 28 | 10 | 75 | 4 | 12.3 |
| 12 |
| 1",1 1/2"-12 |
| 16 | 40 | 16 | 100 | 4 | 23.5 |
| 11 | 5/8"-11 |
|
| 12 | 30 | 12 | 75 | 4 | 13.5 |
| 10 | 3/4"-10 |
|
| 12 | 30 | 12 | 75 | 4 | 16.5 |
| 9 | 7/8"-9 |
|
| 16 | 38 | 16 | 100 | 4 | 19.5 |
| 8 | 1"-8 |
|
| 16 | 40 | 16 | 100 | 4 | 22 |

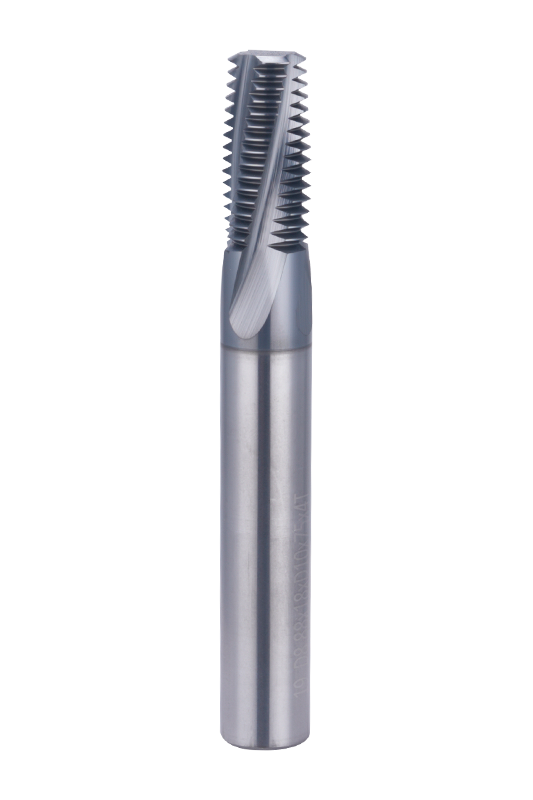

La fraise à filetage à dents complètes standard 60 ° UN ANSI/ASME B1.1 surpasse les processus de taraudage conventionnels dans l'usinage de trous profonds, de trous borgnes et de matériaux durs. Il réduit efficacement la charge de coupe, minimise le risque de casse des outils et prolonge la durée de vie des outils. En sélectionnant les spécifications d'outils appropriées, les utilisateurs peuvent atteindre un équilibre entre un usinage à haute efficacité et une qualité de filetage fine, répondant ainsi aux diverses exigences des applications industrielles.
Ce produit est conçu selon la norme ANSI/ASME B1.1, avec un angle de filetage de 60° avec un bord de coupe pleine dent qui couvre tout le profil du filetage. Il garantit une haute précision et une cohérence dans l'usinage des filetages, prenant en charge diverses normes de filetage unifiées (UNC, UNF, UNEF) pour le fraisage de filetages internes et externes. Il est particulièrement adapté aux applications d'usinage qui nécessitent une précision et une fiabilité élevées.
La fraise est compatible avec une large gamme de matériaux, notamment l'acier au carbone, l'acier allié, l'acier inoxydable, les alliages d'aluminium, les alliages de cuivre et certains plastiques techniques. Ses configurations de paramètres flexibles, telles que différents diamètres de fraise (d1), diamètres de tige (D), longueurs totales (L) et spécifications de filetage, permettent une adaptabilité à diverses pièces et besoins d'usinage. Il est recommandé pour les matériaux d'une dureté allant jusqu'à HRC 40° afin de garantir une durée de vie et des performances de coupe optimales.
