Filetage métrique : Conformément aux normes ISO, l'angle du filetage est de 60°.
Filetage unique : Désigne un filetage avec un pas plus petit, généralement utilisé pour l'usinage de précision.
Dureté d'usinage recommandée : HRC ≤ 45°

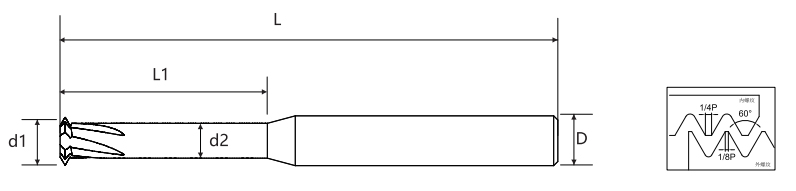

| Emplacement | Dents grossières UNC | Dents fines FNU | Diamètre de la lame d1 | Diamètre d'évitement d2 | Longueur efficace de la lame L1 | Diamètre de la poignée D | Longueur totale L | Nombre de lames | Diamètre du trou inférieur |
| 0.2 | M0.8*P0.2 | 0.55 | 0.29 | 1.5 | 4 | 50 | 2 | 0.6 | |
| 0.25 | M1*P0.25 | M1.4*0.25 | 0.7 | 0.375 | 3.1 | 4 | 50 | 3 | 0.75 |
| 0.25 | M1.2*P0.25 | M1.4*0.25 | 0.9 | 0.575 | 3.8 | 4 | 50 | 3 | 0.95 |
| 0.3 | M1.4*P0.3 | 1.05 | 0.66 | 4 | 4 | 50 | 3 | 1.1 | |
| 0.35 | M1.6*P0.35 | 1.2 | 0.745 | 5 | 4 | 50 | 3 | 1.25 | |
| 0.35 | M1.8»P0.35/M2.0*P0.35 | 1.4 | 0.945 | 5.6 | 4 | 50 | 3 | 1.45 | |
| 0.4 | M2*,P0.4 | 1.54 | 1.02 | 6 | 4 | 50 | 3 | 1.6 | |
| 0.45 | M2.5*P0.45 | 1.96 | 1.375 | 6.5 | 4 | 50 | 3 | 2.1 | |
| 0.5 | M3-P0.5 | 2.4 | 1.75 | 8 | 4 | 50 | 3 | 2.5 | |
| 0.5 | M8*P0.5 | 6 | 5.35 | 20 | 6 | 50 | 3 | 7.5 | |
| 0.6 | M3.5*P0.6 | 2.75 | 1.97 | 10 | 4 | 50 | 3 | 2.9 | |
| 0.7 | M4*P0.7 | 3.15 | 2.24 | 10 | 4 | 50 | 3 | 3.3 | |
| 0.75 | M4.5*P0.75 | 3.5 | 2.525 | 12 | 4 | 50 | 3 | 3.8 | |
| 0.75 | M8*P0.75 | 6 | 5.025 | 20 | 6 | 50 | 3 | 7.3 | |
| 0.8 | M5-P0.8 | 4 | 2.96 | 12 | 4 | 50 | 3 | 4.2 | |
| 1 | M6*P1 | 4.8 | 3.5 | 15 | 6 | 50 | 3 | 5 | |
| 1.25 | M8*P1.25 | 6 | 4.375 | 20 | 6 | 50 | 3 | 6.8 | |
| 1.25 | M8*P1.25 | 6.5 | 4.87 | 25 | 8 | 60 | 3 | 6.8 | |
| 1.5 | M10*P1.5 | 8 | 6.05 | 25 | 8 | 60 | 3 | 8.5 | |
| 1.5 | M10*P1.5 | 8.2 | 6.25 | 31 | 10 | 75 | 4 | 8.5 | |
| 1.5 | M14*P1.5 | 12 | 10.05 | 30 | 12 | 75 | 4 | 12.5 | |
| 1.75 | M12-P1.75 | 10 | 7.725 | 30 | 10 | 75 | 4 | 10.3 | |
| 2 | M14*P2 | 10 | 7.4 | 36 | 10 | 75 | 4 | 12 | |
| 2 | M14*P2 | 11.6 | 9 | 45 | 12 | 75 | 4 | 12 | |
| 2 | M16, P2 | 12 | 9.4 | 45 | 12 | 75 | 4 | 14 | |
| 2 | M16, P2 | 13.6 | 11 | 50 | 14 | 100 | 5 | 14 | |
| 2.5 | M18-M20*P2.5 | 14 | 10.75 | 48 | 14 | 90 | 5 | 15.5 | |
| 2.5 | M20*P2.5 | 16 | 12.75 | 61 | 16 | 100 | 5 | 17.6 | |
| 3 | M24*P3.0 | 14 | 10.1 | 48 | 14 | 90 | 5 | 21 | |
| 3.5 | M30*P3.5 | 16 | 11.45 | 50 | 16 | 90 | 5 | 26.5 |

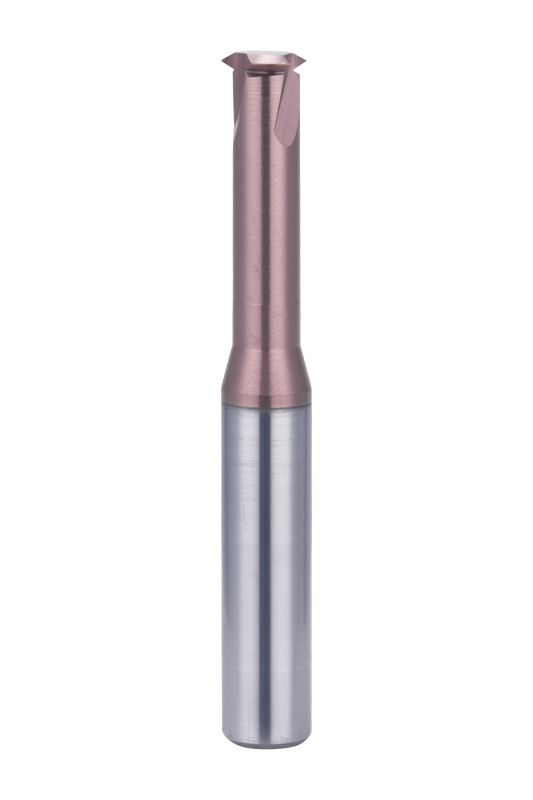

La fraise à filetage métrique à une dent 60° est conçue pour les applications de filetage de précision dans l'acier au carbone, l'acier allié, l'acier inoxydable, les alliages d'aluminium et les alliages de cuivre. Fabriqué en carbure monobloc et amélioré par un traitement de revêtement, l'outil améliore la résistance à l'usure et réduit l'adhérence du matériau. Sa géométrie minimise les efforts de coupe, optimise l'évacuation des copeaux et améliore la stabilité de l'usinage.
Cette série couvre les tailles de filetage métriques de M0,8 à M30, avec une large gamme de diamètres pour répondre à divers besoins de filetage. La méthode de filetage à une seule dent réduit les charges de coupe et les exigences de couple de broche tout en diminuant la contrainte de l'outil, contribuant ainsi à une plus grande précision d'usinage. La longueur de coupe effective et les dimensions de la tige sont optimisées pour équilibrer rigidité et flexibilité, ce qui rend l'outil adapté à la fois aux petits composants de précision et à l'usinage de filetages plus grands.
La méthode de filetage à une dent est compatible avec les applications à trous borgnes et débouchants et n'est pas limitée par le pas de filetage, ce qui la rend adaptable à différents types de filetage. Par rapport aux tarauds traditionnels, le fraisage de filetage réduit les forces de coupe et améliore la fiabilité du processus pour les pièces à paroi mince et les matériaux difficiles à usiner.
