• La conception spéciale du couteau, combinée à une technologie avancée de polissage et de passivation, empêche efficacement les vibrations et résout le problème des copeaux collants.
• Couteau en aluminium haute performance, peut atteindre un taux d'enlèvement de métal ultra-élevé et des exigences plus élevées en matière d'effet d'apparence.

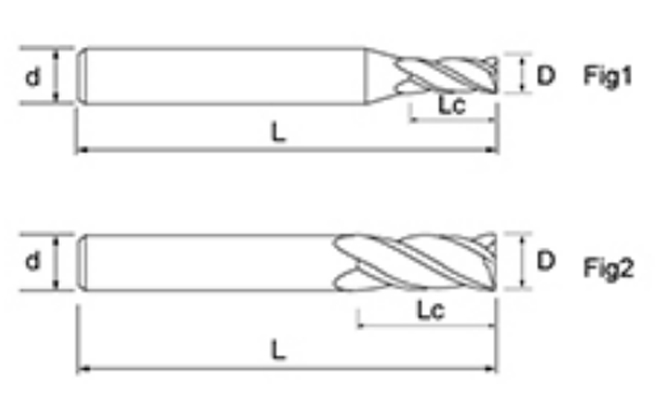

| Non. | réiamètre D | Longueur rée la flûte LC | Longueur totale L | Diamètre de la tige d | Nombre de lames F |
| NNL-3T-D1.0 | 1.0 | 3 | 50 | 4 | 3 |
| NNL-3T-D1.5 | 1.5 | 4 | 50 | 4 | 3 |
| NNL-3T-D2.0 | 2.0 | 6 | 50 | 4 | 3 |
| NNL-3T-D2.5 | 2.5 | 7 | 50 | 4 | 3 |
| NNL-3T-D3.0S | 3.0 | 7 | 50 | 4 | 3 |
| NNL-3T-D3.0 | 3.0 | 8 | 50 | 6 | 3 |
| NNL-3T-D4.0S | 4.0 | 12 | 50 | 4 | 3 |
| NNL-3T-D4.0 | 4.0 | 12 | 50 | 6 | 3 |
| NNL-3T-D4.5 | 4.5 | 12 | 50 | 6 | 3 |
| NNL-3T-D5.0 | 5.0 | 15 | 50 | 6 | 3 |
| NNL-3T-D5.5 | 5.5 | 15 | 50 | 6 | 3 |
| NNL-3T-D6.0 | 6.0 | 18 | 50 | 6 | 3 |
| NNL-3T-D7.0 | 7.0 | 20 | 60 | 8 | 3 |
| NNL-3T-D8.0 | 8.0 | 20 | 60 | 8 | 3 |
| NNL-3T-D9.0 | 9.0 | 25 | 75 | 10 | 3 |
| NNL-3T-D10.0 | 10.0 | 30 | 75 | 10 | 3 |
| NNL-3T-D11.0 | 11.0 | 30 | 75 | 12 | 3 |
| NNL-3T-D12.0 | 12.0 | 30 | 75 | 12 | 3 |
| NNL-3T-D14.0 | 14.0 | 35 | 75 | 14 | 3 |
| NNL-3T-D16.0 | 16.0 | 45 | 100 | 16 | 3 |
| NNL-3T-D18.0 | 18.0 | 45 | 100 | 18 | 3 |
| NNL-3T-D20.0 | 20.0 | 50 | 100 | 20 | 3 |
| Matériaux traités | Alliage d'aluminium | Alliage d'aluminium et de silicium Si≤10 % | ||
| Diamètre (mm) | Vitesse de rotation (min⁻¹) | Vitesse d'alimentation (mm/min) | Vitesse de rotation (min⁻¹) | Vitesse d'alimentation (mm/min) |
| 1 | 40000 | 800 | 40000 | 600 |
| 2 | 40000 | 1200 | 32000 | 900 |
| 3 | 26500 | 1800 | 21000 | 1300 |
| 4 | 20000 | 2000 | 16000 | 1500 |
| 5 | 16000 | 1750 | 13000 | 1300 |
| 6 | 13000 | 1500 | 10600 | 1200 |
| 8 | 10000 | 1650 | 8000 | 1300 |
| 10 | 8000 | 1900 | 6500 | 1500 |
| 12 | 6600 | 1950 | 5300 | 1550 |
| 14 | 5700 | 2000 | 4600 | 1600 |
| 16 | 5000 | 2000 | 4000 | 1600 |
| 18 | 4400 | 2000 | 3500 | 1600 |
| 20 | 4000 | 2000 | 3200 | 1600 |

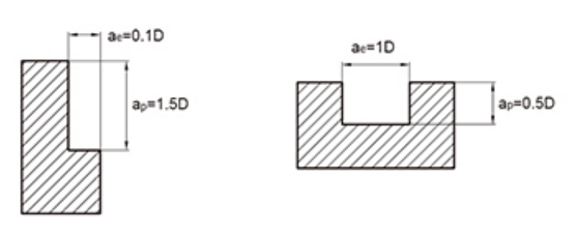

| Profondeur de coupe maximale |  | |||
1. Le tableau ci-dessus est basé sur les valeurs de référence pour le fraisage latéral. Les conditions de coupe pour le fraisage de rainures sont basées sur 70 % de l'avance indiquée dans le tableau ci-dessus.
2. Veuillez utiliser des machines-outils et des porte-outils avec une rigidité et une précision élevées. Lorsque la rigidité de l'installation de la machine-outil et de la pièce à usiner est mauvaise, des vibrations et des bruits anormaux peuvent se produire. À ce stade, la vitesse et l'avance recommandées dans le tableau ci-dessus doivent être réduites d'année en année.
3. Lorsque la profondeur de coupe est faible, la vitesse de rotation et l'avance peuvent être augmentées d'année en année.
4. Veuillez utiliser un liquide de coupe soluble dans l'eau.
5. Le fraisage latéral est recommandé pour le fraisage séquentiel.
6. Réduisez autant que possible la longueur du porte-à-faux de l'outil sans interférence.
| Série ré'outils | Diamètre | R.ayon | R.ayon de coin | Longueur de la flûte | Longueur efficace | Longueur totale | Diamètre de la tige | |||
| D | R | CR | LC | L1 | L | d | ||||
| Fraises en carbure NNL pour l'usinage de l'aluminium | D0,5 ~ D3,5 | 0 -0,012 | R0,5 ~ R1,75 | /-0,005 | CR0,2 ~ CR0,5 | /-0,005 | 0 0.3 | 0 0.5 | 0 0.5 | h6 |
| D4.0 ~ D10.0 | 0 -0,015 | R2.0 ~ R5.0 | /-0,008 | CR1.0 ~ CR5.0 | /-0,008 | 0 0.5 | ||||
| D12.0 ~ D20.0 | 0 -0,018 | R6.0 ~ R10.0 | /-0.01 | |||||||

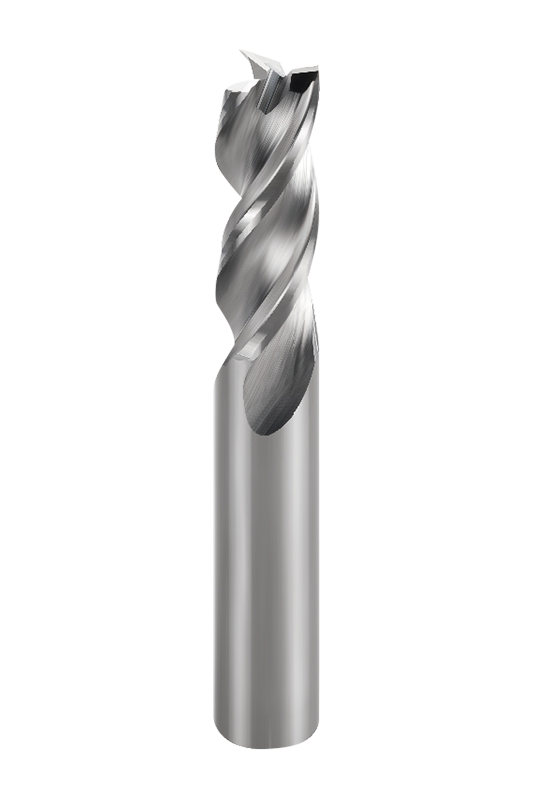

Les fraises en aluminium à 3 cannelures (série NNL-3T) offrent une variété de spécifications, avec des diamètres de coupe allant de 1,0 mm à 20,0 mm, et diverses options de longueur de coupe et de diamètre de tige pour répondre aux différents besoins d'usinage. Qu'il s'agisse d'une gravure fine ou d'un enlèvement de matière à grande échelle, il est possible de trouver le modèle approprié pour répondre aux exigences de flexibilité d'un usinage efficace.
L'outil présente une conception unique à trois cannelures combinée à un angle de spirale de 45°, optimisant la répartition de la force de coupe et réduisant efficacement les vibrations pendant l'usinage, améliorant ainsi la stabilité de l'usinage. La géométrie spéciale de l'outil améliore les capacités d'élimination des copeaux, réduisant les problèmes d'adhérence des copeaux pendant le processus et garantissant une coupe plus douce tout en conservant une finition de surface de haute qualité.
Fabriquée à partir d'un matériau sélectionné de 0,5 µm à haute résistance et anti-écaillage, et traitée avec un meulage de précision et des processus avancés de polissage et de passivation, la surface de l'outil devient plus lisse, réduisant la résistance à la coupe et améliorant la durabilité de l'outil. Les caractéristiques de faible friction, combinées à un usinage de haute précision, permettent à l'outil de maintenir d'excellentes performances lors des opérations à grande vitesse.
