Fraises à bout sphérique à 2 cannelures haute performance

Matériaux traités	Acier pré-trempé 40~50HRC				Acier trempé 50~60HRC				Acier trempé 60~68HRC
Rayon de la rotule (mm)	Vitesse de rotation (min -1 )	Vitesse d'alimentation (mm/min)	a p (mm)	a e (mm)	Vitesse de rotation (min -1 )	Vitesse d'alimentation (mm/min)	a p (mm)	a e (mm)	Vitesse de rotation (min -1 )	Vitesse d'alimentation (mm/min)	a p (mm)	a e (mm)
R0,5	40000	1900	0.01	0.05	36000	1500	0.01	0.05	32000	1400	0.01	0.05
R1.0	33000	3100	0.02	0.075	26000	2100	0.02	0.075	24000	2000	0.02	0.075
R1.5	29000	4100	0.03	0.1	23000	2900	0.03	0.1	21000	2600	0.03	0.1
R2.0	22000	3900	0.04	0.15	17000	2500	0.04	0.15	15500	2100	0.04	0.15
R2.5	17500	3500	0.05	0.15	13500	2200	0.05	0.15	13000	2000	0.05	0.15
R3.0	15000	3100	0.06	0.2	11500	1700	0.06	0.2	10500	1500	0.06	0.2
R4.0	11000	2500	0.08	0.25	8600	1600	0.08	0.25	8000	1400	0.08	0.25
R5.0	9000	2000	0.1	0.3	7000	1400	0.1	0.3	6000	1200	0.1	0.3
R6.0	7500	1800	0.1	0.35	5700	1300	0.1	0.35	5300	1200	0.1	0.35
R8.0	5500	1800	0.1	0.4	4300	1300	0.1	0.4	4000	1200	0.1	0.4
R10.0	4500	1800	0.1	0.5	3500	1300	0.1	0.5	3200	1200	0.1	0.5

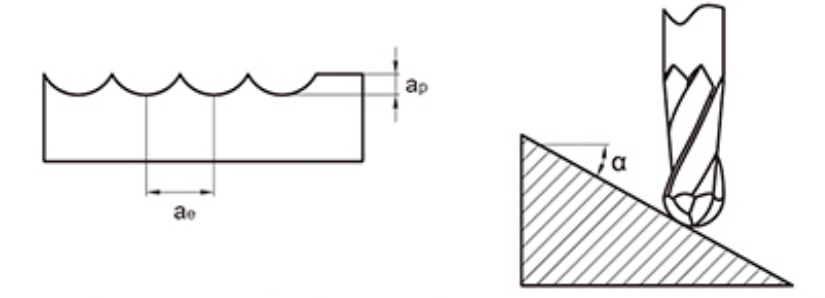

Profondeur de coupe maximale

1. Veuillez utiliser des équipements et des accessoires de haute précision et de haute rigidité.
2. Lorsque la rigidité de l'installation de la machine-outil et de la pièce à usiner est mauvaise, des vibrations et des bruits anormaux peuvent se produire. Dans ce cas, la vitesse et l'avance indiquées dans le tableau ci-dessus doivent être réduites d'année en année.
3. Veuillez utiliser un refroidissement par air ou MQL (quantité minimale de refroidissement par brouillard d'huile).
4. Il est recommandé d'utiliser le fraisage séquentiel pour le fraisage latéral.
5. Réduisez autant que possible la longueur de suspension de l'outil sans interférence.

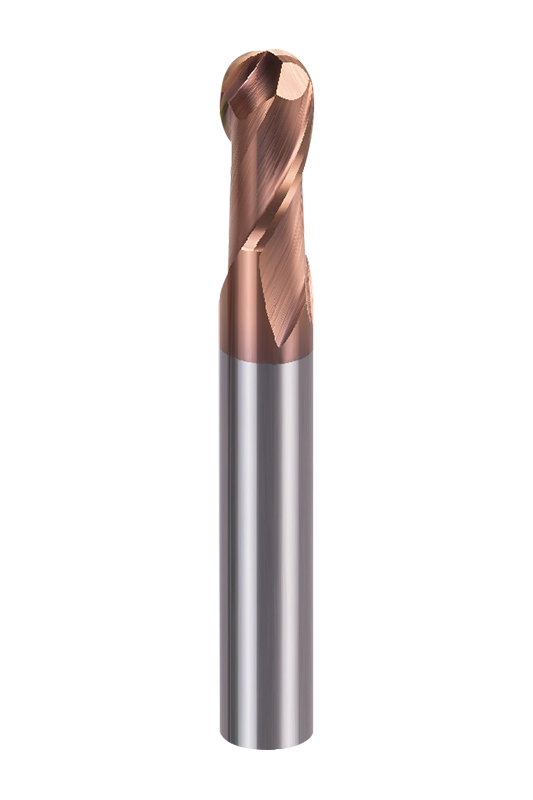

La série de fraises à bout sphérique à 2 cannelures hautes performances NNH-2B est disponible dans une variété de spécifications, allant de 1 mm à 20 mm de diamètre. Cette flexibilité permet aux utilisateurs de sélectionner l'outil le plus approprié à leurs besoins d'usinage, qu'il s'agisse d'une gravure fine ou d'un fraisage d'empreintes profondes. Chaque variante est soigneusement optimisée avec sa longueur de flûte et ses dimensions hors tout pour garantir précision et efficacité dans une variété d'applications.

Conçue avec une géométrie à nez sphérique, cette fraise en bout offre une transition plus douce dans l'usinage de surface 3D par rapport aux fraises à nez plat. Cette forme permet de réduire la résistance à la coupe et d'améliorer la stabilité de l'outil. L'angle d'hélice de 30° améliore l'évacuation des copeaux tout en minimisant les vibrations, garantissant ainsi des performances d'usinage stables. De plus, la structure à 2 cannelures permet une meilleure évacuation des copeaux lors de l'usinage à grande vitesse, ce qui la rend idéale pour un enlèvement de matière efficace.

Ce produit utilise la technologie avancée de revêtement AlTiSiN, associée à un substrat contenant des particules ultrafines (0,4 μm). Cela améliore considérablement la résistance à l'usure et à la chaleur, permettant à l'outil de maintenir ses performances même dans les applications d'usinage à haute dureté. Les fraises en bout NNH-2B sont fabriquées en carbure de haute dureté et sont rectifiées avec précision pour obtenir des arêtes de coupe tranchantes, ce qui peut réduire les forces de coupe et améliorer la précision de l'usinage.

La série NNH-2B convient à une large gamme de matériaux et fonctionne bien dans les applications à grande vitesse et à haute dureté. Il fonctionne très bien dans l'usinage de l'acier trempé, de l'acier à outils et de l'acier inoxydable jusqu'à 55HRC. De plus, il est également très efficace dans l'usinage de précision des métaux non ferreux tels que les alliages de cuivre.
