Fraises à nez rond à 2 cannelures

Matériaux traités	Fonte Fonte nodulaire		Acier au carbone, acier allié ~750N/mm²		Acier au carbone, acier allié ~30HRC		Acier pré-trempé, acier trempé et revenu ~40HRC		Acier inoxydable		Acier pré-trempé, acier trempé et revenu ~50HRC
Diamètre (mm)	Vitesse de rotation (min -1 )	Vitesse d'alimentation (mm/min)	Vitesse de rotation (min -1 )	Vitesse d'alimentation (mm/min)	Vitesse de rotation (min -1 )	Vitesse d'alimentation (mm/min)	Vitesse de rotation (min -1 )	Vitesse d'alimentation (mm/min)	Vitesse de rotation (min -1 )	Vitesse d'alimentation (mm/min)	Vitesse de rotation (min -1 )	Vitesse d'alimentation (mm/min)
1	20000	200	20000	200	20000	160	20000	160	20000	60	20000	120
2	15000	320	15000	320	15000	290	15000	280	11150	84	13000	180
3	14000	545	14000	545	13000	510	10600	420	7500	120	8500	330
4	10800	560	10800	560	10000	520	8000	430	5500	130	6500	335
5	8200	580	8200	580	7600	540	6400	450	4500	130	5000	355
6	7000	600	7000	600	6400	550	5300	460	3700	140	4200	360
8	5200	600	5200	600	4800	550	4000	460	2800	140	3200	365
10	4200	580	4200	580	3800	540	3200	445	2200	140	2500	350
12	3500	580	3500	580	3200	540	2650	445	1850	140	2100	350

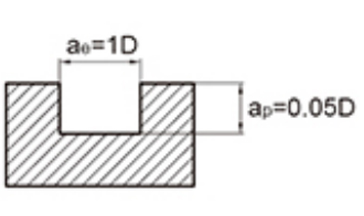

Profondeur de coupe maximale
								Diamètre de l'outil	Profondeur de coupe ap
								∅1	0,15D
								∅3	0,3D

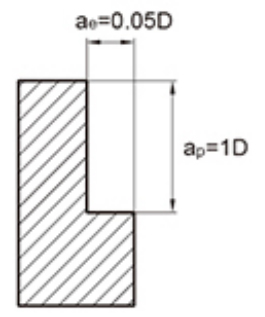

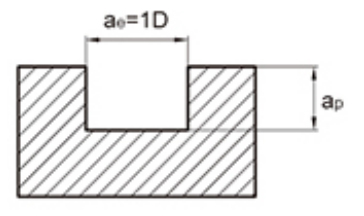

1. Le tableau ci-dessus montre les valeurs standard pour l'usinage de fraisage latéral. Lors de la découpe de rainures avec l'outil, la vitesse doit être comprise entre 50 % et 70 % du tableau ci-dessus et la vitesse d'avance doit être comprise entre 40 % et 60 % comme valeur standard.
2. Veuillez utiliser des machines-outils et des porte-outils de haute précision.
3. Veuillez utiliser un liquide de refroidissement par air ou de coupe qui est moins susceptible de produire de la fumée.
4. Il est recommandé d'utiliser le fraisage séquentiel pour le fraisage latéral.
Lorsque la rigidité de l'installation de la machine-outil et de la pièce à usiner est mauvaise, des vibrations et des bruits anormaux peuvent se produire. Dans ce cas, la vitesse et l'avance indiquées dans le tableau ci-dessus doivent être réduites d'année en année.
6. Réduisez autant que possible la longueur du porte-à-faux de l'outil sans interférence.

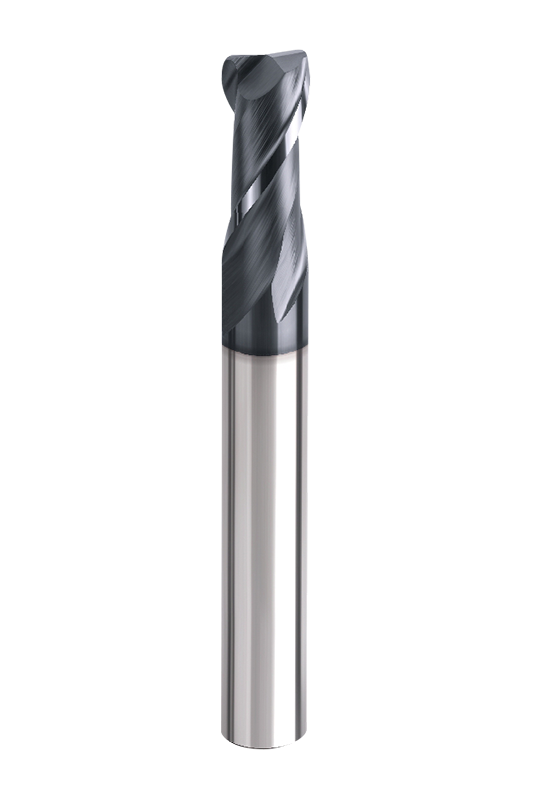

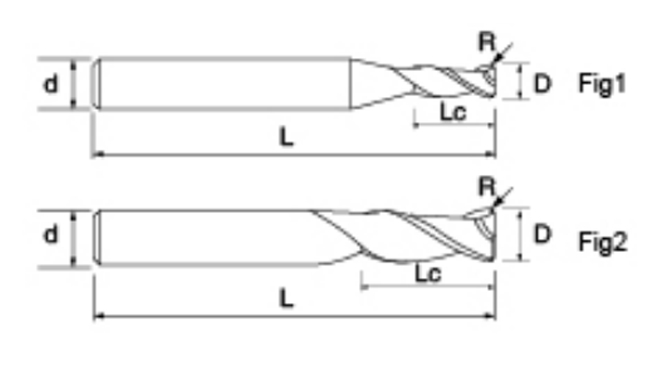

Les fraises à nez rond à 2 cannelures NNC-2R offrent une variété de combinaisons de diamètres et de rayons pour répondre à différentes exigences d'usinage. Par exemple, les sous-modèles tels que NNC-2R-D1-R0.2 et NNC-2R-D1.5-R0.5 sont idéaux pour une coupe précise dans des espaces restreints ou sur des pièces plus petites, tandis que des tailles plus grandes telles que NNC-2R-D4-R2 et NNC-2R-D6-R3 sont idéales pour les applications à grand volume ou à cavité profonde. La large gamme de spécifications permet aux utilisateurs d'équilibrer la longueur de l'outil, le diamètre de coupe et le rayon du nez de l'outil pour obtenir les meilleurs résultats pour différentes conditions de pièce.

La série adopte une géométrie à nez rond pour réduire efficacement la concentration de contraintes au niveau de la pointe de l'outil et optimiser les trajectoires de coupe, améliorant ainsi l'efficacité de l'usinage. La conception à double tranchant améliore l'évacuation des copeaux lors du fraisage latéral tout en conservant une excellente finition de surface et une excellente stabilité lors de l'usinage de courbes et de contours complexes. L'arête de coupe incurvée contribue à minimiser les vibrations et garantit une excellente qualité de surface, même dans des conditions d'avance et de vitesse élevées.

Les fraises à nez rond à 2 cannelures NNC-2R sont dotées d'une matrice à grains fins robuste et sans écaillage (0,6 μm) qui est rectifiée avec précision par CNC pour fournir une qualité constante et une résistance élevée à l'usure. La technologie de revêtement avancée réduit les coefficients de friction et l'accumulation de chaleur, prolongeant ainsi la durée de vie de l'outil.

Ces fraises en bout conviennent aux opérations de semi-finition et de finition sur des matériaux courants tels que l'acier, l'acier inoxydable, les alliages d'aluminium et les alliages de cuivre, tout en étant également capables de traiter des matériaux plus durs tels que l'acier trempé et l'acier moulé.
