Fraises circulaires en acier inoxydable, 4 cannelures, pas de dent inégal

Matériaux traités	Fonte, acier au carbone, acier allié ~30HRC		Acier inoxydable		Acier pré-trempé, acier trempé et revenu ~40HRC		Acier pré-trempé, acier trempé et revenu ~50HRC		Acier trempé ~55HRC
Diamètre (mm)	Vitesse de rotation (min⁻¹)	Vitesse d'alimentation (mm/min)	Vitesse de rotation (min⁻¹)	Vitesse d'alimentation (mm/min)	Vitesse de rotation (min⁻¹)	Vitesse d'alimentation (mm/min)	Vitesse de rotation (min⁻¹)	Vitesse d'alimentation (mm/min)	Vitesse de rotation (min⁻¹)	Vitesse d'alimentation (mm/min)
3	15900	1460	8500	215	13270	1140	10600	755	7430	430
4	11900	1510	6370	225	9950	1160	8000	770	570	440
5	9500	1620	5060	225	7960	1210	6400	810	4460	465
6	7900	1590	4250	250	6630	1235	5300	825	3710	465
8	5900	1590	3180	250	4970	1220	4000	815	2785	485
10	4700	157	2550	250	3980	1210	3200	810	2230	450
12	4000	1570	2120	250	3310	1210	2650	810	1855	450
14	3400	1460	1820	215	2840	1130	2300	755	1590	430
16	3000	1460	1590	215	2480	1130	2000	755	1390	430
18	2600	1440	1410	190	2210	1115	1800	740	1240	420
20	2400	1440	1270	190	1990	1115	1600	740	1115	420

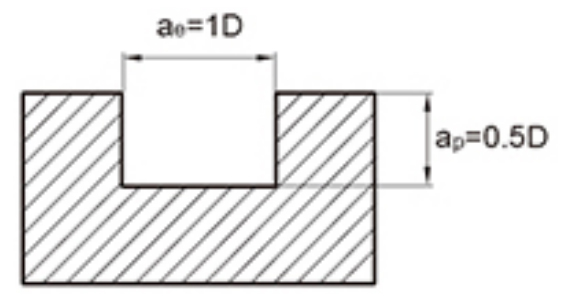

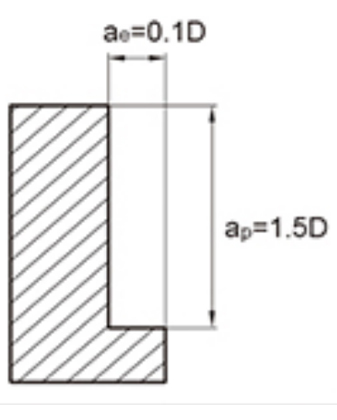

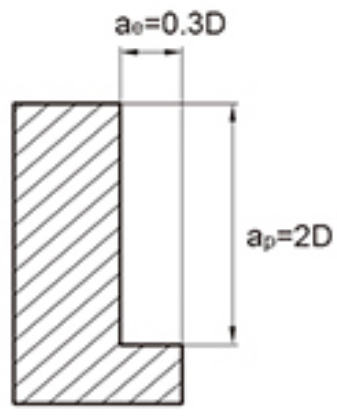

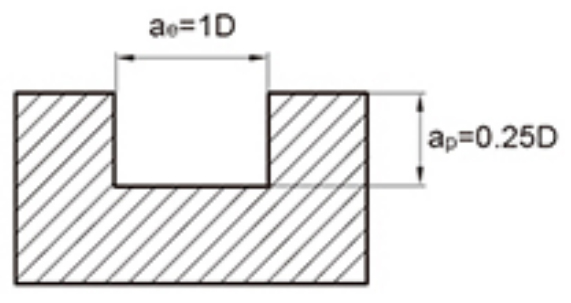

Profondeur de coupe maximale

1. Le tableau ci-dessus montre les valeurs standard pour l'usinage de fraisage latéral. Lors de la découpe de rainures avec l'outil, la vitesse doit être comprise entre 60 % et 80 % du tableau ci-dessus et la vitesse d'avance doit être basée sur 50 % à 70 % comme norme.
2. Veuillez utiliser des machines-outils et des porte-outils de haute précision.
3. Veuillez utiliser un liquide de refroidissement par air ou de coupe qui est moins susceptible de produire de la fumée.
4. Il est recommandé d'utiliser le fraisage séquentiel pour le fraisage latéral.
5. Lorsque l'installation des machines-outils et des pièces est mauvaise, des vibrations et des bruits anormaux peuvent se produire. Dans ce cas, la vitesse et l'avance indiquées dans le tableau ci-dessus doivent être réduites d'année en année.
6. Minimisez autant que possible le porte-à-faux de l'outil sans interférence.

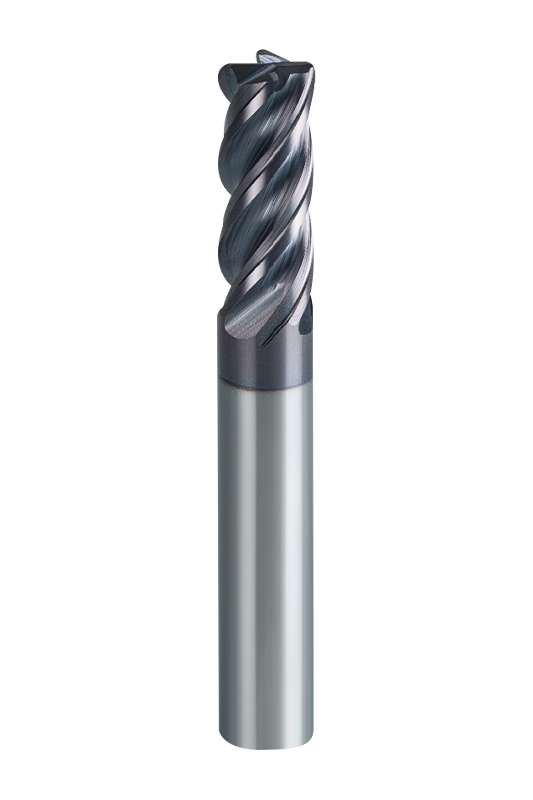

Les fraises circulaires en acier inoxydable à 4 cannelures à pas de dent inégal présentent une conception à pas de dent inégal, optimisant la répartition de la force de coupe, réduisant efficacement les vibrations de coupe et améliorant la stabilité de l'usinage. Cette conception est particulièrement adaptée aux matériaux difficiles à usiner, garantissant une durée de vie plus longue tout en améliorant la qualité de la surface traitée.

La fraise est fabriquée à l'aide d'une technologie de meulage de haute précision et d'un matériau anti-écaillage de haute ténacité de 0,5 μm, associé à la dernière technologie de revêtement spécifique à l'acier inoxydable pour réduire davantage la résistance à la coupe. L'angle de spirale optimisé de 38° à 41° aide à réduire la chaleur de coupe, améliore l'efficacité de l'élimination des copeaux et garantit un usinage plus fluide.

Convient à l'usinage d'une large gamme de matériaux, notamment la fonte (S50C/HT250/Q235), les aciers alliés (P20/H13/D2), les aciers à outils, les aciers trempés et revenus (NAK80/718H/FDAC), les aciers traités thermiquement (SKD61/1.2343ESR), les aciers inoxydables (SUS304/316/316L) et les alliages de titane. (Ti-6Al-4V), il fonctionne parfaitement dans une plage de dureté de 22HRC à 55HRC.

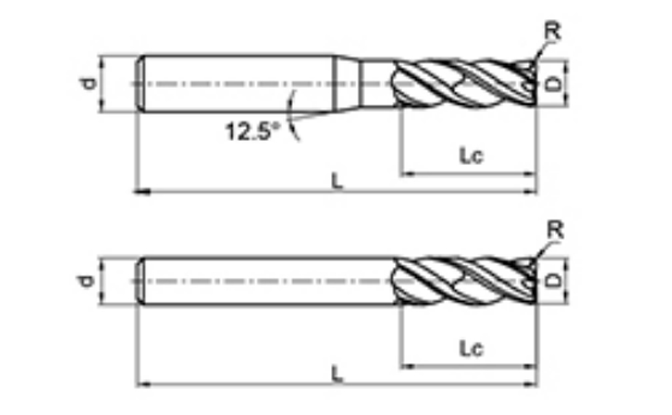

Une large gamme de spécifications est disponible, avec des diamètres de coupe allant de 4 mm à 20 mm et des rayons d'arc en option de 0,2 mm à 3 mm, répondant aux différents besoins d'usinage. Avec diverses options de longueur de coupe, de diamètre de tige et de longueur totale, les modèles sont divers et peuvent être combinés de manière flexible pour répondre à divers scénarios d'usinage de précision.
